潔凈室系統圖文詳解（一）

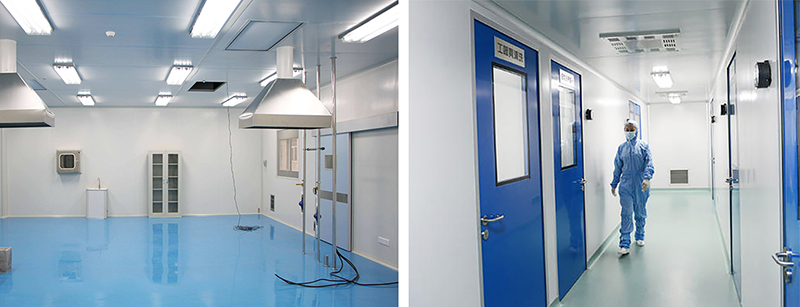

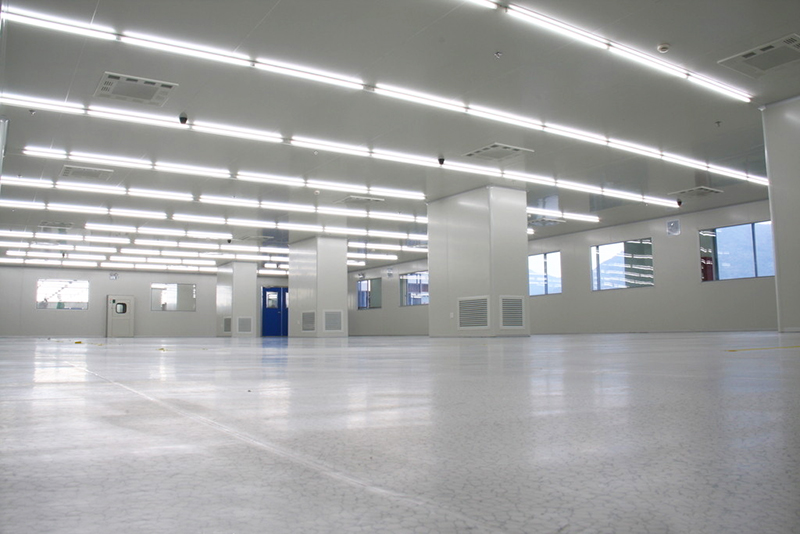

潔凈室(Clean Room)，亦稱無塵車間、無塵室或清凈室。潔凈室的主要功能為室內污染控制，沒有潔凈室，污染敏感零件不可能批量生產。在FED-STD-2里面，潔凈室被定義為具備空氣過濾、分配、優化、構造材料和裝置的房間，其中特定的規則的操作程序以控制空氣懸浮微粒濃度，從而達到適當的微粒潔凈度級別。

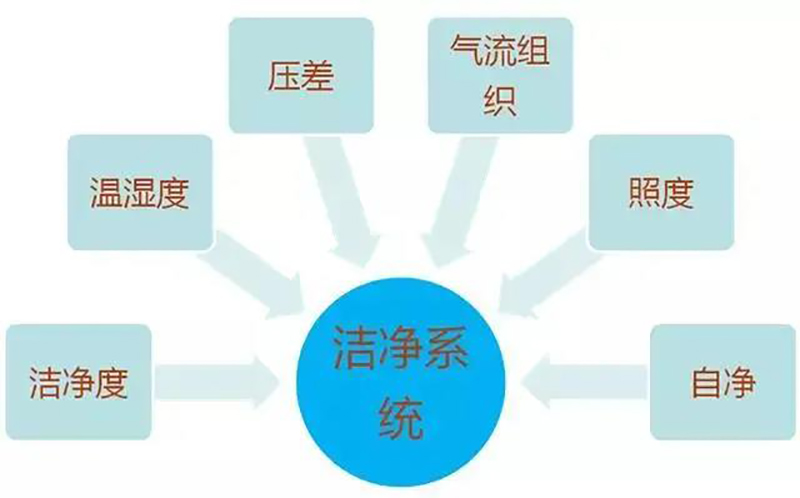

① 潔凈系統控制

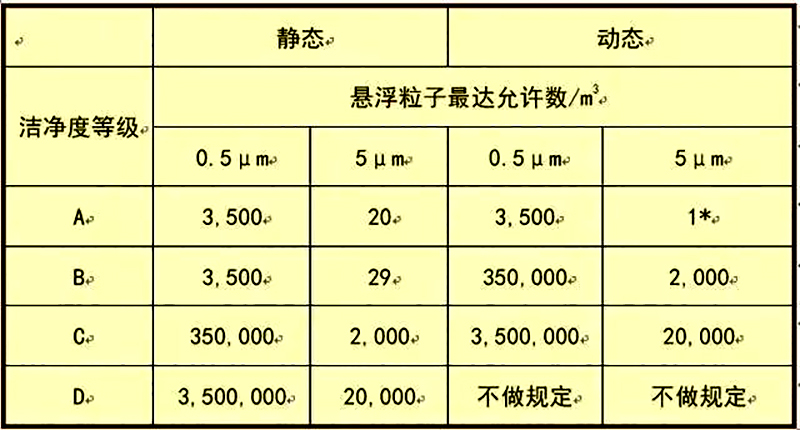

>>>潔凈度-塵埃粒子數

>>>壓差

相鄰潔凈區房間之間的壓差應為10-15帕斯卡（指導值）。--EUcGMP（歐盟）
潔凈區與非潔凈區之間、不同等級潔凈區之間的壓差應不低于10帕斯卡，相同潔凈度等級不同功能的操作間之間應保持適當的壓差梯度，以防止污染和交叉污染。--新版GMP
相鄰潔凈區房間之間的壓差應為12.5帕斯卡。--FDA

>>>氣流組織及自凈

應證明各種氣流方式無導致污染的風險，例如，應采取適當的措施確保氣流不會將操作或設備以及操作人員散發的粒子吹向潔凈要求高的區域。生產操作全部結束，操作人員撤離生現場并經15～20分鐘（指導值）自凈后，潔凈區的應達到 “靜態”標準。

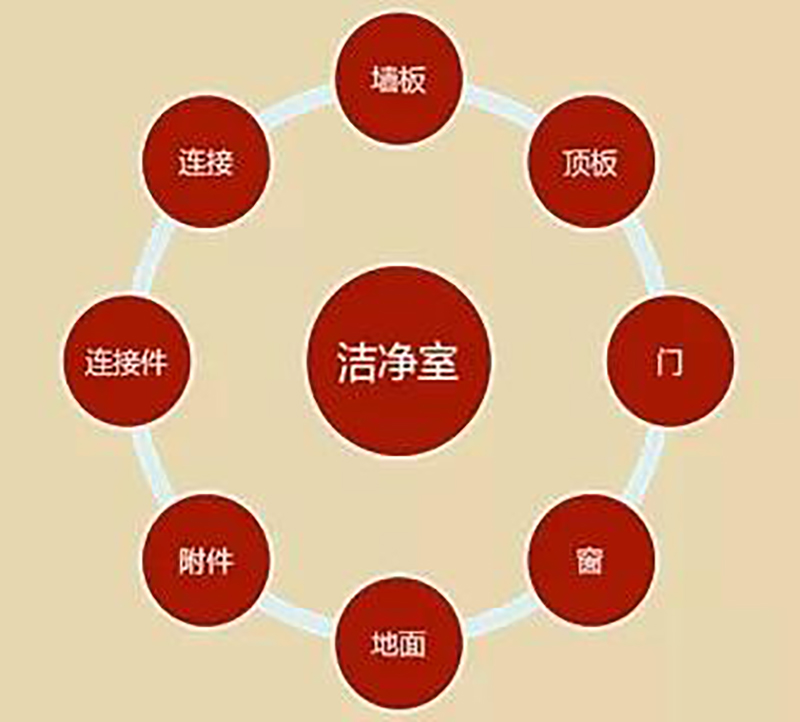

>>>潔凈室圍護結構

② 墻板

>>>密胺樹脂面層的墻體板材

面層不會生銹，抗沖擊性能優越。
加工性能好,可任意切割開孔、切割、鋸。
表面平整度好。

>>>彩鋼板面層的墻體板材

與特有龍骨系統相匹配。
可以完全平整地與各種組件相銜接。
兩種板材在同一系統中可以互換。

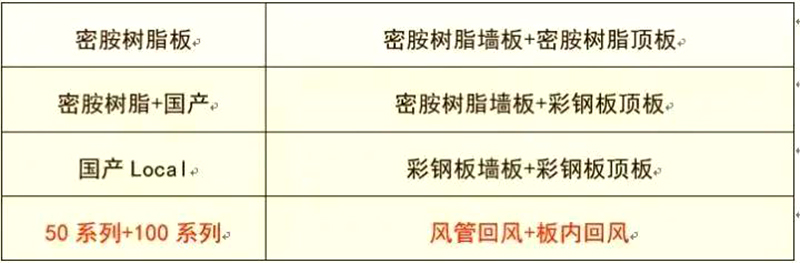

>>>多種墻板選擇

>>>二次排版設計，全部工廠制作，無現場切割，手工制作

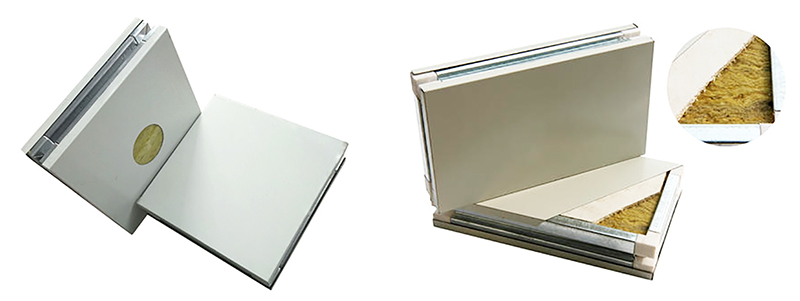

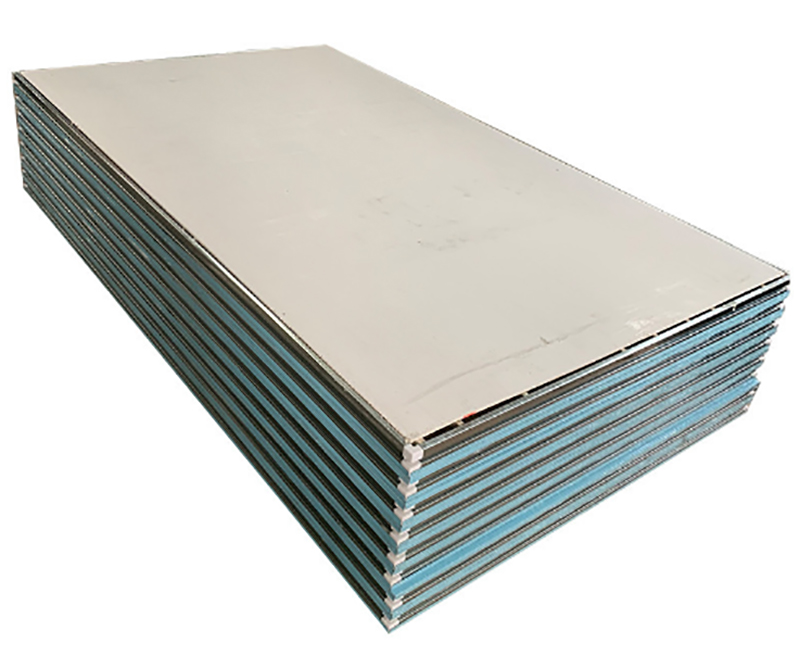

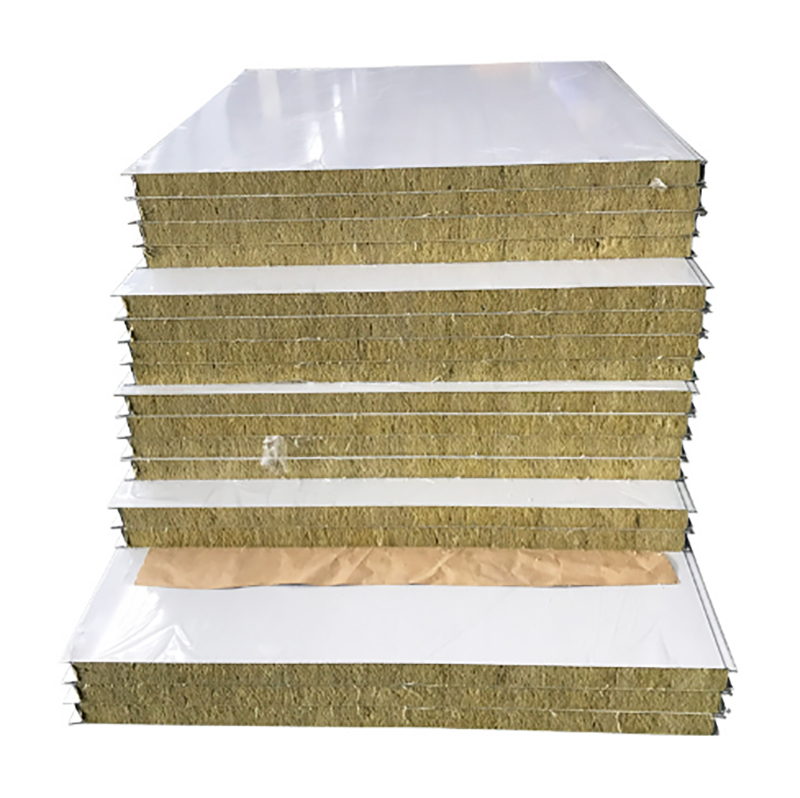

>>>機制巖棉板

>>>手工巖棉板
1.手工巖棉板，四周采用鍍鋅板冷拉型框架或塑鋼框。
2.兩面可采用彩涂板、鍍鋅、不銹鋼等凈化特定材質。
3.芯材可采用無機質(玻鎂板、石膏板)、巖棉、硅酸鋁棉、玻鎂棉，珍珠棉。
4.產品具有表面美觀、隔音、絕熱、保溫、抗震，防火性能符合國家標準。

>>>玻鎂巖棉板
1.防火，阻燃。按GB25970-2010標準達到A級不燃板材。
2.防水、防潮。在水中浸泡48小時以上，板材不變形，無變化。
3.防腐、耐酸堿。保證建材裝飾的長久性。
4.隔音、隔熱。隔熱性能極佳，有極強的隔音效果。
5.低伸縮率，吸濕變形率小雨0.20%，受熱變形率低于2%。
6.輕質高強。整體密度低，由于強度優勢，使其能以超薄的板材施工，整體建筑質量輕，具有一定的抗震作用。

7.耐火性能。用12mm厚板制作防火墻，耐火4小時，不開裂、不倒塌，完整性極佳。

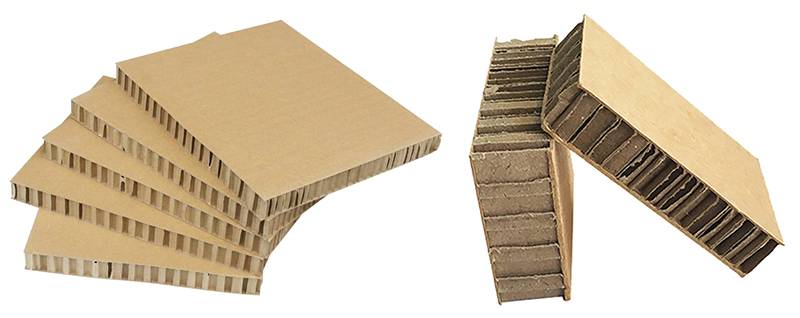

>>>紙蜂窩板
紙蜂窩夾芯板是真正意義上的綠色環保產品，100％的廢棄物回收利用。產品經國家防火建材質量監督檢驗中心檢驗達到難燃材料的規定要求(依據GB8624-2012規定檢驗為難燃級別）。該產品具有阻燃性能好、防靜電、無粉塵、整體鋼度好等優點。遇火不產生有毒物質，廢棄物可以完全回收再利用，是聚苯板、聚氨脂、巖棉等材料的換代產品。

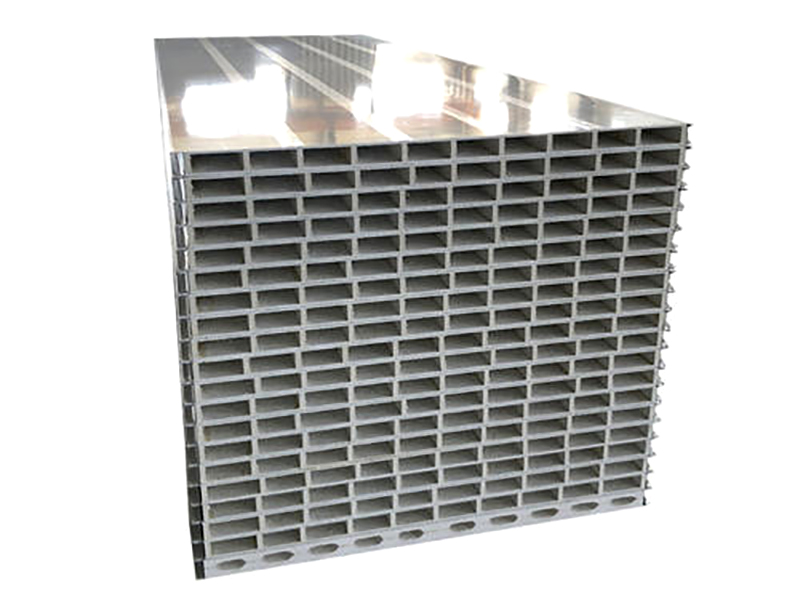

>>>中空玻鎂板
俗稱氧化鎂夾芯板是以氧化鎂，氯化鎂，和水三元體系，經配置和加改性劑而制成的，性能穩定的鎂質膠凝材料，以中堿性玻纖網為增強材料，以輕質材料為填充物復合而成的新型不燃性裝飾材料。采用特殊生產工藝加工而成，具有防火、防水、無味、無毒、不凍、不腐、不裂、不變、不燃、高強質輕、施工方便、使用壽命長等特點。

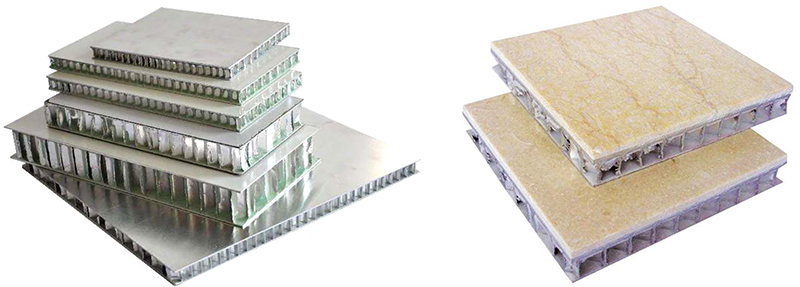

>>>鋁蜂窩板
鋁板為不燃材料。蜂窩板屬于純鋁立產品，不揮發任何對人體有害的氣體，無放射性并可以完全回收利用，百分百的環保型產品。

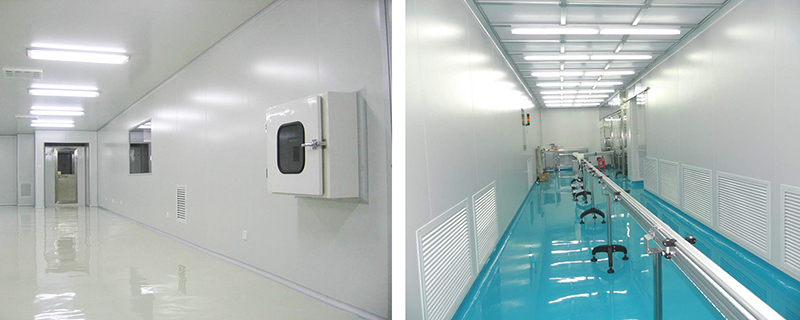

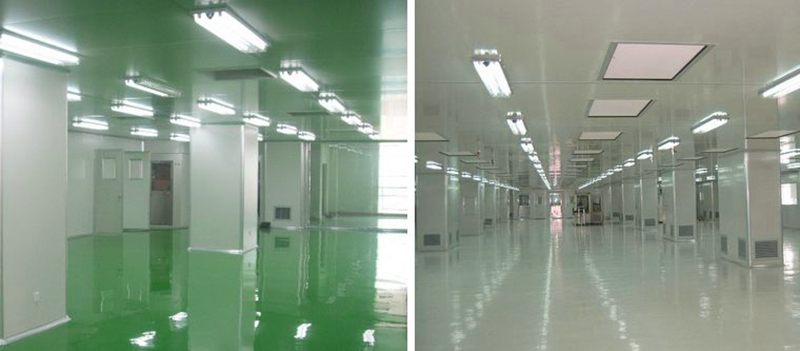

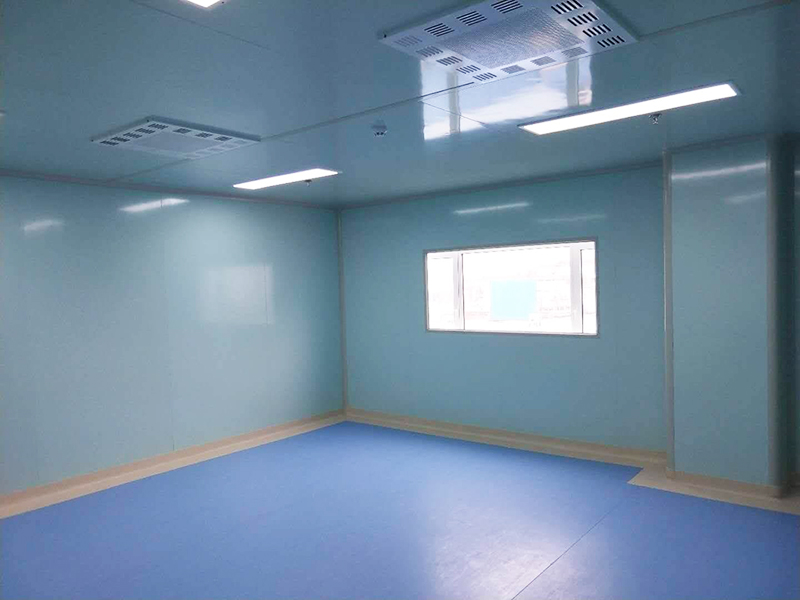

>>>潔凈室墻體
高質量的表面材料具備抗化學侵蝕、耐磨、抗刮擦等優良的性能。
墻板四邊封邊避免了夾芯材料外泄污染潔凈室。
優質的隔熱保溫材料作為夾芯材料。
根據需要預埋加強筋保證墻板的強度。
根據設計需要預埋線管方便各種管線通過。
快速容易安裝的墻體系統。
靈活可多選的組件滿足各種要求。
牢固嚴密的系統避免了空氣的泄漏。
系統配備了完整的門窗組成整套的產品系統。
所有組件的連接都是平滑連接無突起。

>>>潔凈室板材優點
密胺樹脂面層的墻體板材的優點：
面層為具備各項優越性能的特殊的密胺樹脂材料。
面層不會生銹。抗沖擊性能優越。
加工性能好，可任意切割開孔、切割、鋸。
耐腐蝕性能優越。抗刮擦性能特別出色。表面平整度好。
>>>彩鋼板面層的墻體板材的優點
鍍鋅鋼板基材、面層輥涂的材料決定了墻體面層強度較高。
鋼板雙面鍍鋅增強了表面的抗腐蝕能力。
與特有龍骨系統相匹配。
可以完全平整地與各種組件相銜接。
特殊的結構形式,巧妙的進行板內回風,節約了空間,保證了合理的氣流組織。

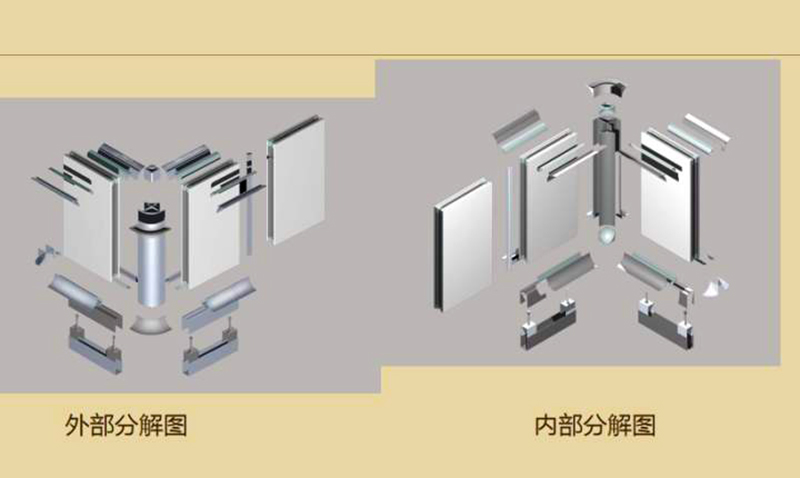

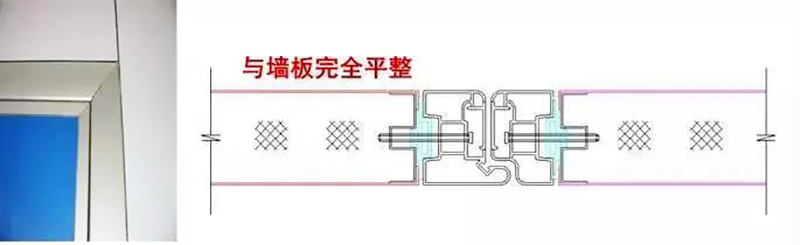

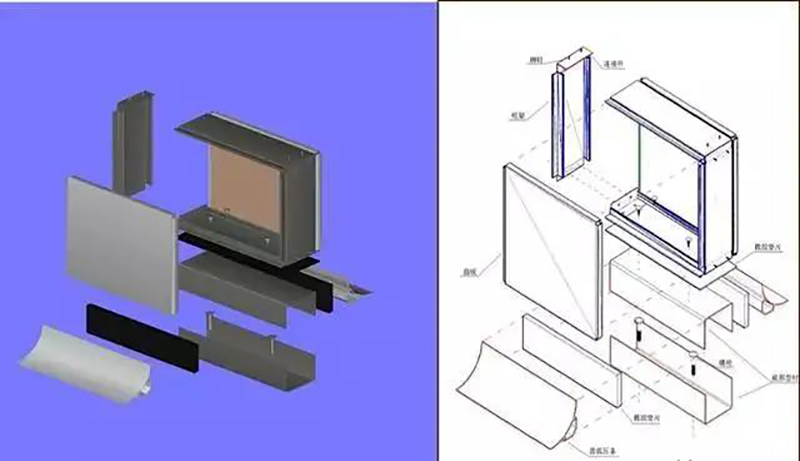

>>>外貼圓弧中置鋁連接墻板系統

內置龍骨外帖石膏彩鋼板墻板系統

活動結構：標準地龍骨帶有水平調整底座，可快速精確調整地龍骨水平高度。

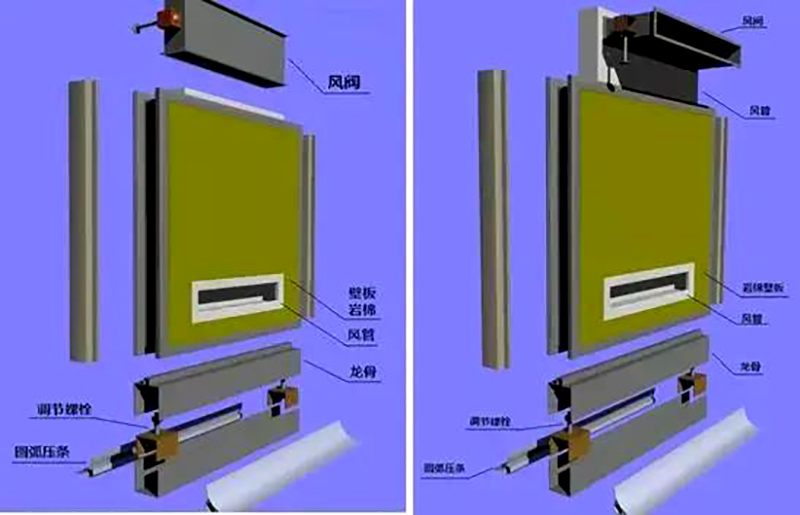

回風墻：100系列龍骨掛板,特別的回風墻結構同中空墻，內襯鋼板；回風夾道寬度可變；標準回風量為560CMH。
常規的回風夾道可用回風墻代替，少占地方，平面布置靈活,是專為醫藥廠房緊湊布局而精心設計的。

③頂板

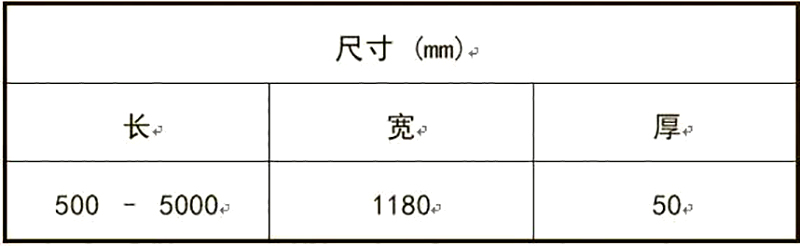

該板材采用三明治式結構：兩面為彩鋼板，烤漆，鋼板厚度是0.5毫米；中間為高密度的絕緣的隔熱夾芯，該型號頂板可供選擇的夾芯材料有巖棉,紙蜂窩,鋁蜂窩等材質,為了增強頂板強度,可在彩鋼板內加入石膏或玻鎂板,人員可以在上面行走，進行各種維護工作。承重在100公斤以上。

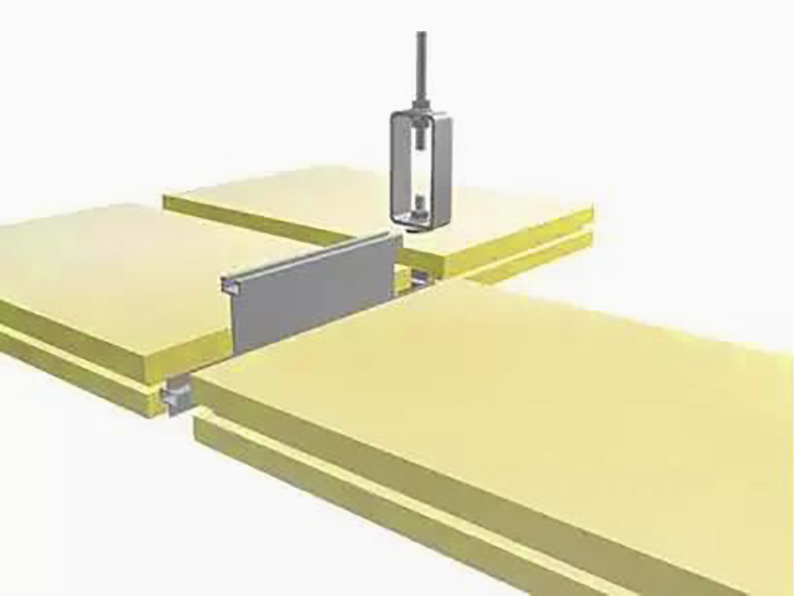

板與板之間是內置式鋁龍骨或PVC方管連接的，形成一連續自支承結構的墻。兩塊板之間的接縫處用硅膠密封處理。頂板用M-8螺紋鋼筋和支架固定在建筑頂上。

與墻板雙面平整連接，轉角全部使用圓弧過渡。
衛生型升降鉸鏈，按壓式門鎖，自動下密封條。

選項：電子互鎖，窗，門鎖，應急推桿，磁力鎖，自動閉門器（帶合頁）。

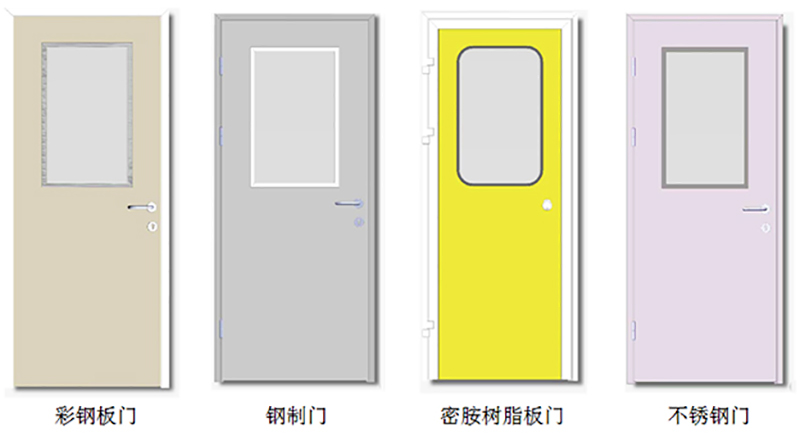

>>>多種材質的門可供選擇
1.鋼制門。
2.密胺樹脂板門。
3.彩鋼板門。

4.不銹鋼門。

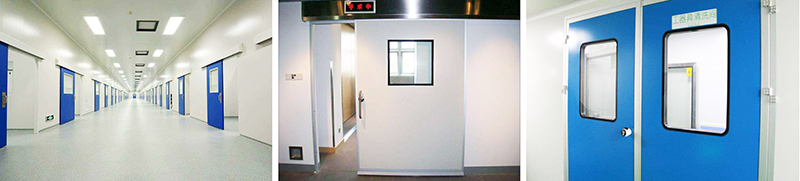

>>>多種形式的潔凈門用于不同的場合
1.平開門。
2.移門。
3.電動移門。
4.快速卷簾門。

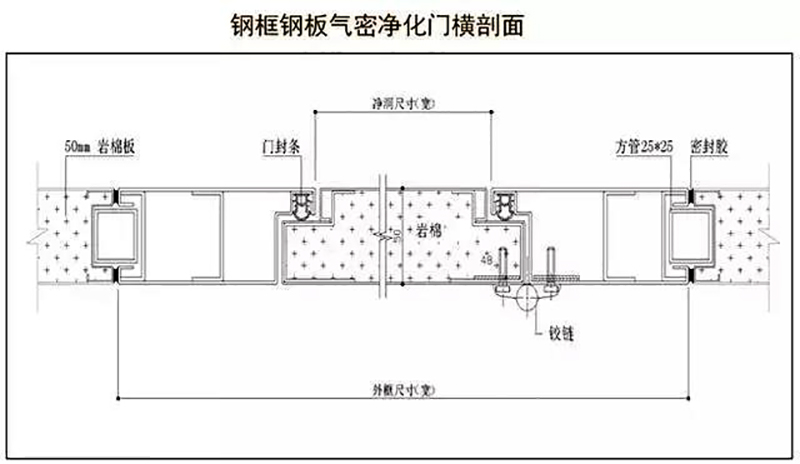

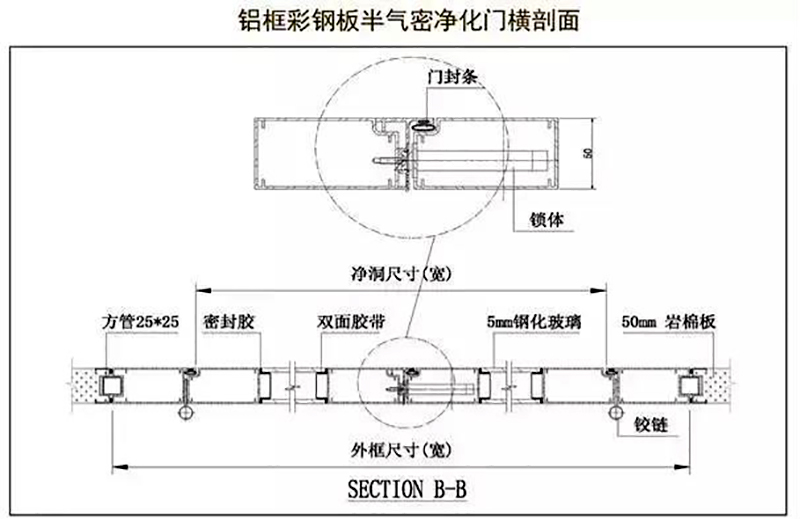

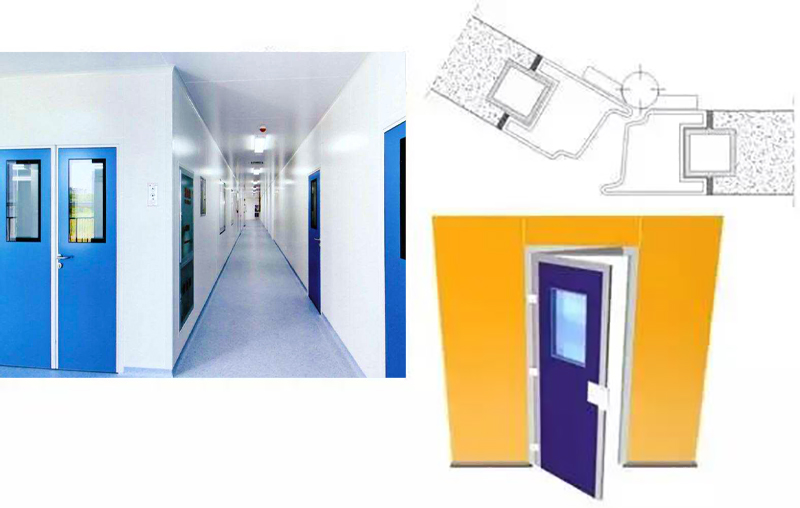

④門

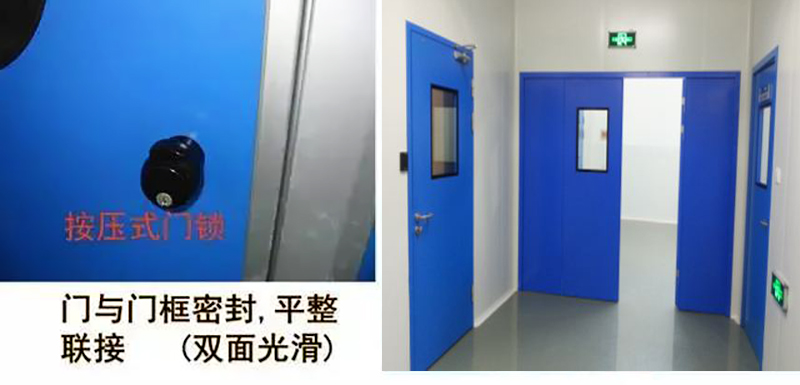

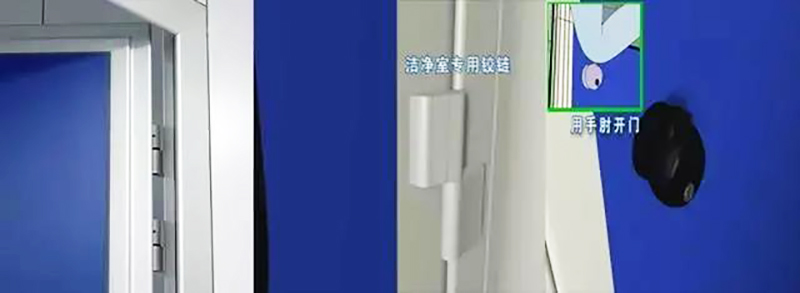

>>>門鎖及鉸鏈

獨特的結構和設計能夠達到雙面完全平滑連接。

圓滑的門框和門體鋁合金型材設計。
特殊的門鎖系統，避免了手接觸污染。

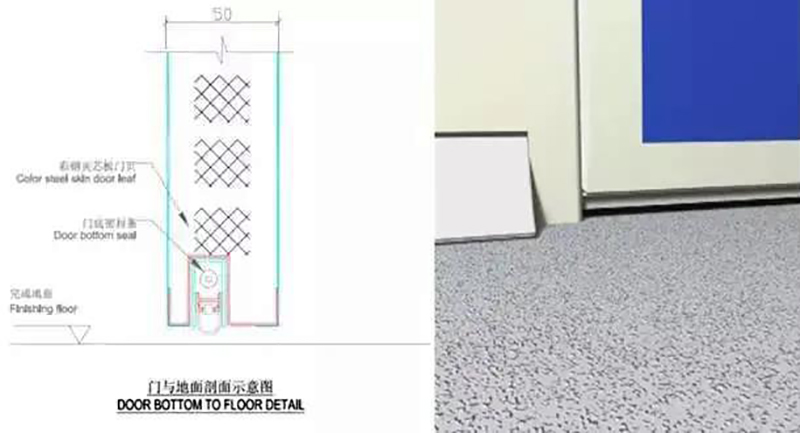

>>>門底自動升降密封條

門框三邊使用密封膠條和門底自動升降密封條，保證了門體系統的氣密性。

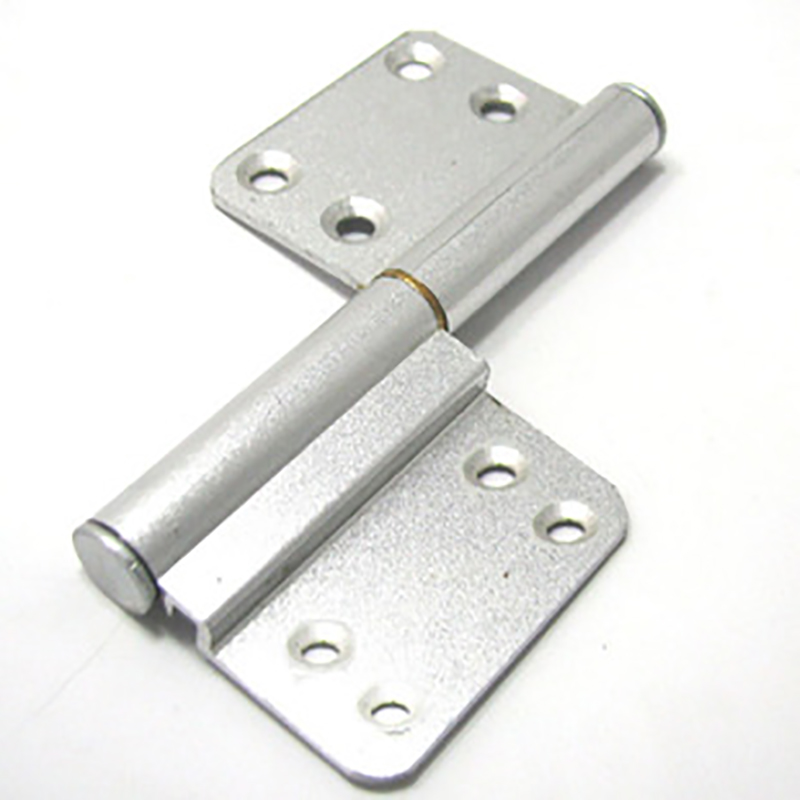

>>>門合頁

合頁上下左右可調，門可拆卸。

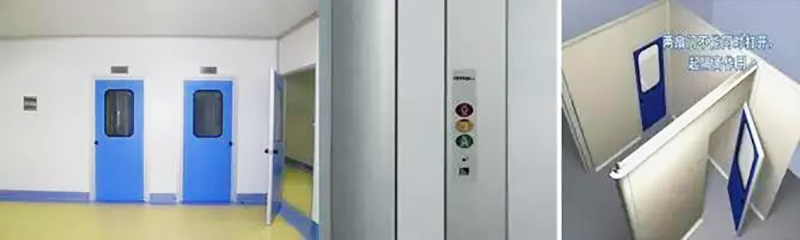

>>>電子互聯鎖

>>>多種電子互聯鎖形式滿足醫藥廠房需求
1.電插互聯鎖。
2.電磁互聯鎖。
3.陰極互聯鎖。
獨特的設計可滿足不同功能間的需求,可使用按鈕式,觸摸式及傳感式,最多可達8門互鎖。

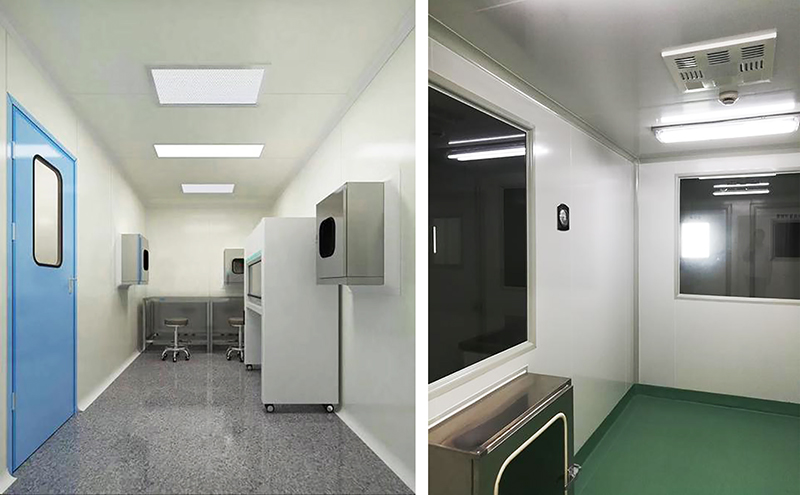

⑤窗

三道氣密處理。
內置干燥劑。
兩種專用密封膠密封。
鋼化安全玻璃。
與墻板雙面齊平。

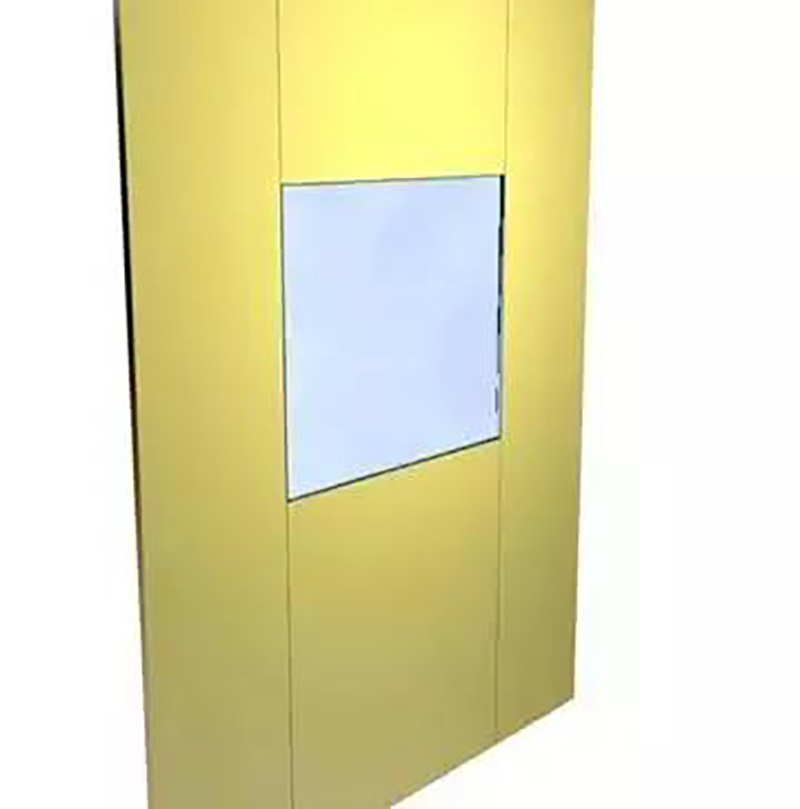

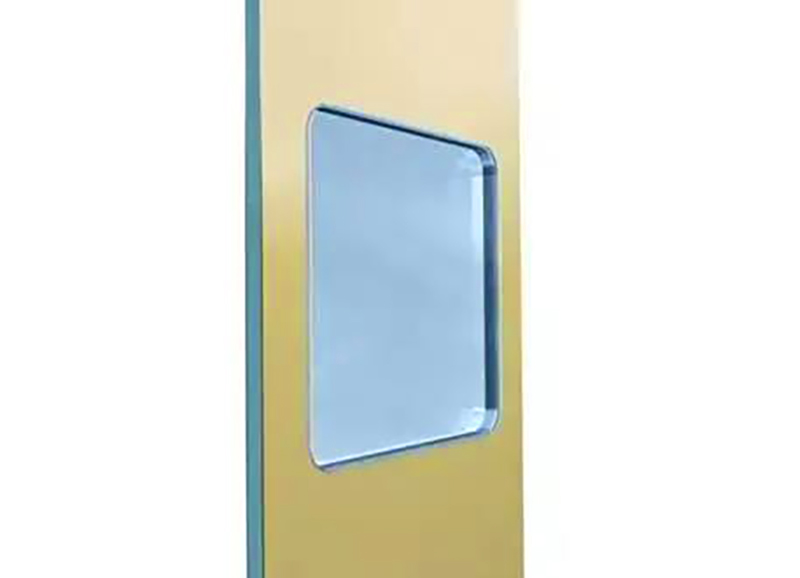

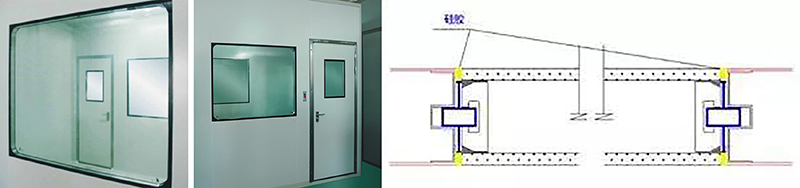

圓角窗安裝在彩鋼板或者密胺樹脂板上，由白色或黑色烤漆鋁框和雙層玻璃構成，用專用結構膠密封，完全與墻板齊平窗戶四角為圓形設計。可與彩板一體化，安裝方便，易于清潔。

方角窗通過排版安裝在彩鋼板或者密胺樹脂板上，由白色或黑色烤漆鋁框和雙層玻璃構成，與墻板完全齊平，與墻板一體，易于清潔。

雙層玻璃避免結露；在單獨的環境生產，避免空腔內集塵。
空腔內特殊處理吸附空腔內水分，與墻面平滑連接。
